Na maioria dos circuitos óleo-dinâmicos, as mangueiras hidráulicas possuem pelo menos uma curva, geralmente sofrem movimentos durantes as operações. É aconselhável que as curvas não se iniciem perto dos terminais e que sejam respeitadas os raios mínimos recomendados.

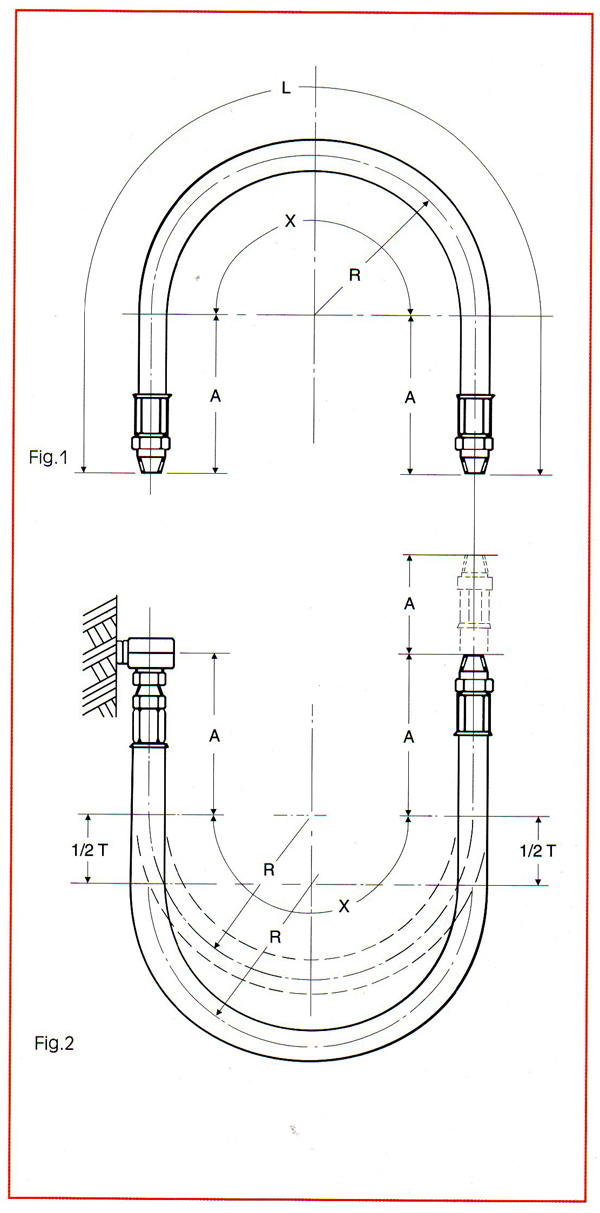

A figura 1, ilustra a maneira de calcular o comprimento total de uma mangueira, trabalhando em posição fixa, sem
L=2A +X
A figura 2, ilustra a maneira de calcular o comprimento total de uma mangueira, trabalhando sem posição fixa, com movimento.
L=2A + X + T
X = TT R = 3,1416 x R
